螺纹检测及测量
发布日期：2015-11-14 15:08

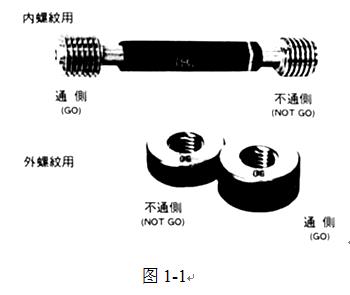

| 1．测量方法 （1）综合检测 通常用螺纹量规，分为塞规和环规，如图1-1所示。  （2）单项测量 ①使用螺纹千分尺测量普通外螺纹中径； ②利用三针测量法测量梯形（普通）螺纹中径； ③使用工具显微镜测量螺距、中径、牙型半角等。 2．测量步骤 （1）利用三针量法检测梯形螺纹的测量步骤

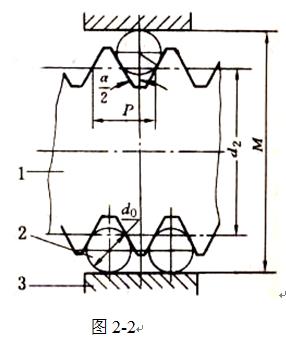

①根据图纸中梯形螺纹的M值选择合适规格的公法线千分尺； ②擦净零件的被测表面和量具的测量面，按图将三针放入螺旋槽中，用公法线千分尺测量值记录读数； ③重复步骤②，在螺纹的不同截面、不同方向多次测量，逐次记录数据； ④判断零件的合格性。 （2）使用螺纹千分尺测量普通外螺纹中径的测量步骤

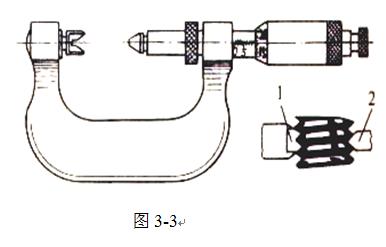

①根据图纸上普通螺纹基本尺寸，选择合适规格的螺纹千分尺； ②测量时,根据被测螺纹螺距大小按螺纹千分尺附表选择1、2的测头型号,依图所示的方式装入螺纹千分尺,并读取零位值； ③测量时，应从不同截面、不同方向多次测量螺纹中径，其值从螺纹千分尺中读取后减去零位的代数值，并记录； ④查出被测螺纹中径的极限值，判断其中径的合格性。 （3）使用工具显微镜测量螺距、中径、牙型半角等的测量步骤

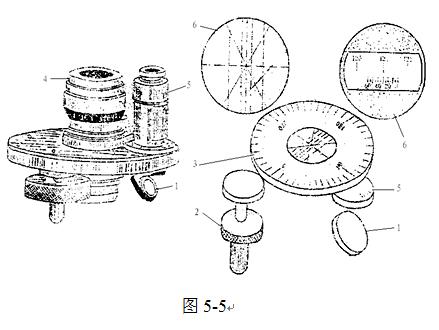

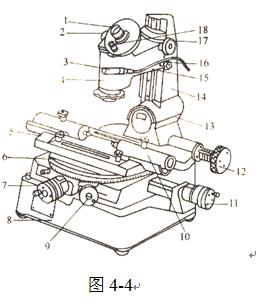

①将工件安装在工具显微镜两顶尖之间，同时检查工作台园周刻度是否对准零位； ②接通电源，调节光源及光栏，直到螺纹影像清晰； ③旋转手轮，按被测螺纹的螺旋升角调整立柱的倾斜度； ④调整目镜上的调节环使米字线，分值刻线清晰，调节仪器的焦距，使被测轮廓影像清晰； ⑤测量螺纹各参数。 螺纹中径测量

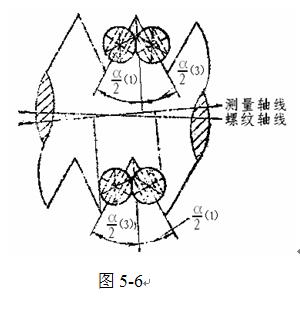

（a）将立柱顺着螺纹方向倾斜一个螺旋升角ψ； （b）找正米字线交点位于牙型沟槽宽度等于基本螺距一半的位置上，如上图所示； （c）将目镜米字线中两条相交60度的斜线分别与牙型影象边缘相压：记录下横向千分尺读数，得到第一个横向数值a1、a2 ； （d）将立柱反射旋转到离中心位置一个螺纹升角ψ，依照上述方法测量另一边影象，得到第二个横向读数a3、a4 ； （e）两次横向数值之差，即为螺纹单一中径：d2左=a4－a2 ，d2右=a3－a1，最后取两者平均值作为所测螺纹单一中径。 牙形半角测量
（a）调节目镜视场中的米字线的中虚线分别与牙型影象的边缘相压，此时角度目镜中显示的读数。即为该牙侧的半角数值；

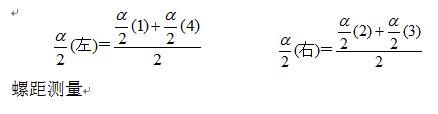

（b）分别测量相对的两个左半角和两个右半角，取代数和求均值，得出被测螺纹牙型左、右半角的数值。

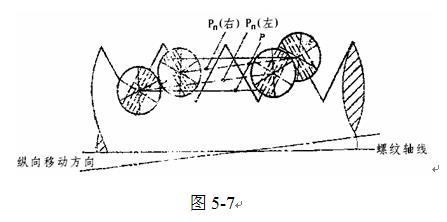

（a）使目镜米字线的中心虚线与螺纹牙型的影象一侧相压； （b）记下纵向千分尺的第一次读数，然后移动纵向工作台，使中虚线与相邻牙的同侧牙型相压，记下第二次读数，两次读数之差即为所测螺距的实际值； （c）在螺纹牙型左右两侧进行两次测量，取其平均值为螺距的实测值：
（d）根据螺纹精度要求，判定螺纹各参数的合格性。
|
