百分表的使用说明书
发布日期：2015-06-15 13:53

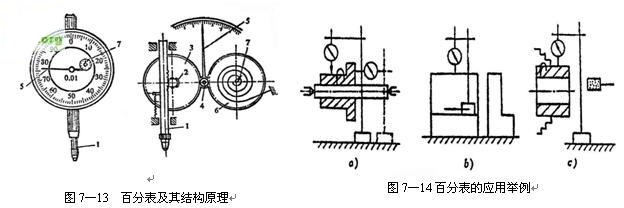

百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可在机床上于工件的安装找正。百分表的测量准确度为0.01mm。 百分表的结构原理如图7－13所示。当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，同时小指针7转一格。大指针每转一格读数值0.01mm，小指针每转一格读数为1mm。小指针处的刻度范围为百分表的测量范围。测量的大小指针读数之和即为测量尺寸的变动量。刻度盘可以转动，供测量时大指针对零用。  百分表常装在常用的普通表架或磁性表架上使用，测量时要注意百分表测量杆应与被测表面垂直。测量的应用举例见图7－14所示。其中： |
